Principal
Gama TeSys

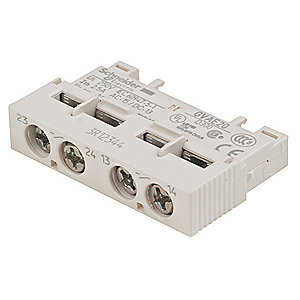

Nome abreviado do dispositivo GVAE
Tipo de produto ou componente Bloco de contato auxiliar
Compatibilidade do produto
GV2P
GV2LE
GV3L
LS1D32
GV2ME
GV2L
GV3P
GV2RT
Composição de contatos de polos 2 NA
Conexões – terminais Terminais de braçadeiras roscadas 1 cabos 0.75…2.5 mm² – rigidez do cabo: flexível[Espaço]-[Espaço]sem extremidade do cabo
Terminais de braçadeiras roscadas 2 cabos 0.75…2.5 mm² – rigidez do cabo: flexível[Espaço]-[Espaço]sem extremidade do cabo
Terminais de braçadeiras roscadas 1 cabos 0.75…1.5 mm² – rigidez do cabo: flexível[Espaço]-[Espaço]com extremidade do cabo
Terminais de braçadeiras roscadas 1 cabos 1…2.5 mm² – rigidez do cabo: sólido
Terminais de braçadeiras roscadas 2 cabos 1…2.5 mm² – rigidez do cabo: sólido
Quantidade por conjunto Conjunto de 10
Local de montagem Lado da frente
[Ui] tensão de isolamento nominal 300 V – em conformidade com UL 508
300 V – em conformidade com CSA C22.2 No 14
250 V – em conformidade com IEC 60947-1
[Ue] tensão de operação nominal 24…240 V CA
24…60 V CC
[Ith] corrente térmica ao ar livre convencional 2.5 A
Tipo de proteção Fusível gG <= 10 A
Disjuntor GB2CB06 <= 10 A
Durabilidade mecânica 100000 ciclos
Corrente de comutação mínima 5 mA
Tensão de comutação mínima 17 V
Potência de funcionamento nominal em VA 120 VA em 110…120 V CA-15 – durabilidade elétrica: 100000 ciclos
120 VA em 230…240 V CA-15 – durabilidade elétrica: 100000 ciclos
48 VA em 24 V CA-15 – durabilidade elétrica: 100000 ciclos
60 VA em 48 V CA-15 – durabilidade elétrica: 100000 ciclos
Potência de funcionamento nominal em W 15 W em 48 V CC-13 – durabilidade elétrica: 100000 ciclos
24 W em 24 V CC-13 – durabilidade elétrica: 100000 ciclos
9 W em 60 V CC-13 – durabilidade elétrica: 100000 ciclos
Torque de aperto <= 1.4 N.m – em terminais de braçadeiras roscadas
Altura 10 mm
Largura 44.5 mm
Profundidade 15 mm
Peso do produto 0,02 kg
Característica ambiental Ambiente normal
Período 18 meses
