Principal
intervalo Tesys

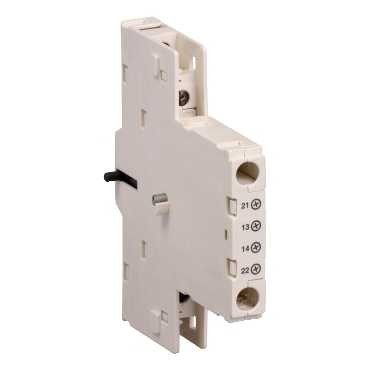

Dispositivo nome curto GV3A
unidade auxiliar produto
Produto GV3ME Compatibilidade
Estaca composição conector 1 NO + 1 NC
Ligações – terminais de parafuso bloco de um cabo Terminal 0,75 … 2,5 mm² – Cabo de rigidez: flexível – sem fim cabo
Parafuso terminais de ligação 2 cabo … 0,75 2,5 mm² – rigidez cabo: flexível – sem fim cabo
Parafuso terminais de ligação um cabo … 0,75 2,5 mm² – rigidez cabo: flexível – com extremidade do cabo
Parafuso terminais de conexão 2 Cabo de 0,75 … 1,5 mm² – rigidez cabo: flexível – com ponteira
terminais de ligação parafuso 1 cabo 1 … 2,5 mm² – Cabo de rigidez: sólida
terminais de ligação do parafuso 2 cabo 1 … 2,5 mm² – Cabo de rigidez: sólida
Quantidade por conjunto conjunto de 10
Posição (durante a montagem) Lado direito
[Ui] tensão de isolamento 600 V – corresponder a UL 508
690 V – adaptado para IEC 60947-1
600 V – adaptado para CSA C22.2 n 14
Ue 48 … 690 VAC
24 … 220 V DC
[Ith] ar livre térmico corrente 6 Um
Proteção GB2CB … Tamanho do interruptor depende da corrente de operação para Ue <= 415V
GG fusível <= 6 A
ciclos de vida mecânicas 100000
efeito utilizador listado em VA VA 350 em 48 V CA-11 – durabilidade eléctrica 100000 ciclos
700 VA a 440 V AC 11 – durabilidade eléctrica 100000 ciclos
700 VA a AC 500 V-11 – durabilidade eléctrica 100000 ciclos
400 VA a 690 V AC 11 – durabilidade elétrica: 100.000 ciclos
500 VA a 110 … 127 V AC 11 – durabilidade elétrica: 100.000 ciclos
800 VA a 220 … 240 V AC 11 – durabilidade elétrica: 100.000 ciclos
850 VA em 380 … 415 V AC 11 – durabilidade elétrica: 100.000 ciclos
poder utilizador listado em W 180 W a 24 V CC 11 – durabilidade eléctrica 100000 ciclos
240 W a 48 V CC 11 – durabilidade eléctrica 100000 ciclos
180 W a 60 V CC 11 – durabilidade eléctrica 100000 ciclos
140 W a 110 V CC 11 – durabilidade eléctrica 100000 ciclos
120 W a 220 V CC 11 – durabilidade eléctrica 100000 ciclos
Características Ambientais ambiente normal
período de garantia de 18 meses
