Principal
Gama TeSys
Nome abreviado do dispositivo VZ

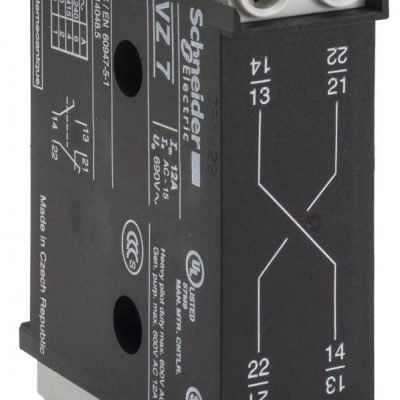

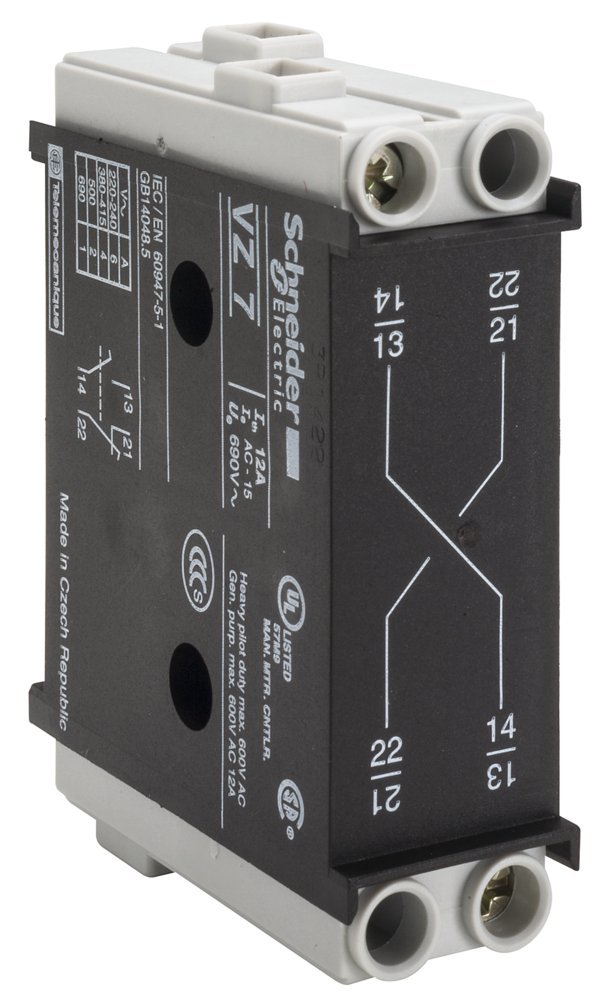

Tipo de produto ou componente Bloco de contato auxiliar
Nível de desempenho Alto desempenho
Tipo e composição dos contatos 1 NA + 1 NF
Operação do contato Late-make 1 NO
Early-break 1 NC
Compatibilidade do produto
V0
V01
V2
V6
V02
V3
V1
V4
V5
Tipo de rede CA
CC
Frequência da rede 50/60 Hz
Local de montagem Direita
[Ue] tensão de operação nominal 690 V CA 50/60 Hz
[Uimp] tensão suportável de impulso nominal 8 kV
[Ith] corrente térmica ao ar livre convencional 12 A
[Ithe] corrente térmica convencional em isolamento 10 A
Durabilidade mecânica 100000 ciclos
Durabilidade elétrica 100000 cycles AC-15
30000 cycles DC-11
Conexões – terminais Terminais de braçadeiras roscadas 2 cabos 0.75…1.5 mm² – rigidez do cabo: flexível[Espaço]-[Espaço]com extremidade do cabo
Terminais de braçadeiras roscadas 2 cabos 1…2.5 mm² – rigidez do cabo: sólido
Torque de aperto 0.7 N.m – on screw clamp terminals
Altura 65 mm
Largura 20 mm
Profundidade 48.5 mm
Peso do produto 0.05 kg
Padrões IEC 60947-5
Certificações do produto UL
CSA
GL
Tratamento de proteção TC
Grau de proteção IP IP20 para IEC 60529
Temperatura ambiente do ar para funcionamento -20…50 °C
Resistência a incêndios 960 °C para IEC 60695-2-1
Período 18 meses
