Principal variedade de produtos
NS630b … 1600
Produto ou tipo de componente
Moldura básica
Nome curto do dispositivo

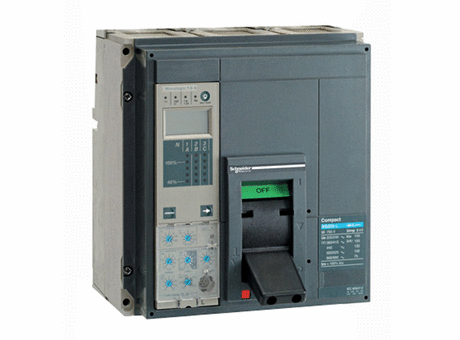

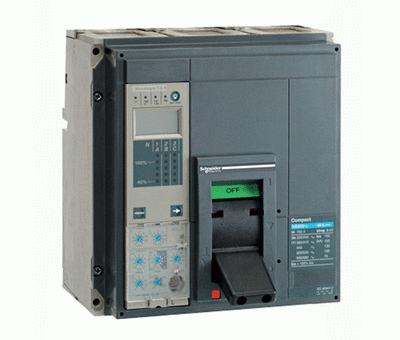

Compact NS1600N
Aplicativo do dispositivo
Distribuição
Nome do disjuntor
Compact NS1600N
Poles descrição
3P
Tipo de rede
AC
Código de capacidade de interrupção
N
Adequação para o isolamento
Sim em conformidade com IEC 60947-2
Categoria de utilização
Categoria B
Freqüência de rede complementar
50/60 Hz
Tipo de controle
Mecanismo do motor
Modo de montagem
Fixo
Suporte de montagem
Placa traseira
Conexão de cima
Frente
Downside connection
Frente
[In] corrente nominal
1600 A (50 ° C)
[Ui] tensão de isolamento nominal
800 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportada de impulso nominal
8 kV conforme IEC 60947-2
[Ue] tensão operacional nominal
690 V CA 50/60 Hz conforme IEC 60947-2
Disjuntor CT classificação
1600 A
Capacidade de quebra
Icu 40 kA a 500 V CA 50/60 Hz conforme IEC 60947-2
25 kA a 600 V CA 60 Hz conforme NEMA AB1 HIC
35 kA a 480 V CA 60 Hz conforme NEMA AB1 HIC
50 kA a 240 V CA 60 Hz conforme NEMA AB1 HIC
Icu 30 kA a 660/690 V CA 50/60 Hz conforme IEC 60947-2
Icu 40 kA a 525 V CA 50/60 Hz conforme IEC 60947-2
Icu 50 kA a 220/240 V CA 50/60 Hz conforme IEC 60947-2
Icu 50 kA a 380/415 V CA 50/60 Hz conforme IEC 60947-2
Icu 50 kA a 440 V AC 50/60 Hz conforme IEC 60947-2
[Ics] avaliou a capacidade de corte do serviço
Ics 22,5 kA 660/690 V CA 50/60 Hz operação elétrica conforme IEC 60947-2
Ics 30 kA 500/525 V CA 50/60 Hz operação elétrica conforme IEC 60947-2
Ics 37,5 kA 220/240 V CA 50/60 Hz operação elétrica conforme IEC 60947-2
Ics 37,5 kA 380/415 V CA 50/60 Hz operação elétrica conforme IEC 60947-2
Ics 37,5 kA 440 V CA 50/60 Hz operação elétrica conforme IEC 60947-2
Tipo de proteção
Sem proteção
Durabilidade mecânica
10000 ciclos em conformidade com IEC 60947-2
Durabilidade elétrica
1000 ciclos 690 V CA 50/60 Hz Em conformidade com a norma IEC 60947-2
2000 ciclos 440 V CA 50/60 Hz Em conformidade com IEC 60947-2
2000 ciclos 690 V CA 50/60 Hz In / 2 conforme IEC 60947-2
5000 ciclos 440 V AC 50/60 Hz In / 2 conforme IEC 60947-2
Passo de conexão
70 mm
Corrente suportável de curta duração [Icw]
19,2 kA (1 s) conforme IEC 60947-2
Proteção instantânea integral
40 kA
altura
327 mm
largura
210 mm
profundidade
147 mm
Normas ambientais
IEC 60947-2
NEMA AB1 HIC
Certificações do produto
ASEFA
ASTA
LCIE
grau de poluição
3 conforme a IEC 60947
Temperatura do ar ambiente para operação
-25 … 70 ° C
Temperatura do ar ambiente para armazenamento
-50 … 85 ° C
Garantia contratual Período de garantia
18 meses
