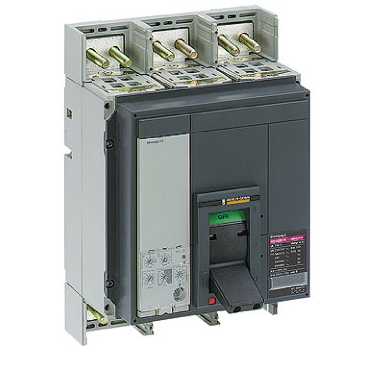

Disj Trip NS1000N MIC2.0 FIX DE003 (SCH)

Especificações Técnicas

Principal
Linha de produto NS630b…1600
Tipo de produto ou componente Quadro básico
Nome abreviado do dispositivo Compact NS1000N
Aplicativo do dispositivo Distribuição
Nome do disjuntor Compact NS1000N
Descrição de polos 3P
Tipo de rede CA
Código de capacidade de interrupção N
Adequação para isolamento Sim para IEC 60947-2
Categoria de uso Category B

Complementar

Frequência da rede 50/60 Hz
Tipo de controle Punho giratório
Alavanca articulada
Modo de montagem Fixo
Suporte de montagem Placa posterior
Conexões da parte de cima Frontal
Conexão na parte inferior Frontal
[In] corrente nominal 1000 A ( 50 °C )
[Ui] tensão de isolamento nominal 800 V CA 50/60 Hz para IEC 60947-2
[Uimp] tensão suportável de impulso nominal 8 kV para IEC 60947-2
[Ue] tensão de operação nominal 690 V CA 50/60 Hz para IEC 60947-2
Classificação CT de disjuntor 1000 A
Capacidade de corte Icu 40 kA em 500 V CA 50/60 Hz em conformidade com IEC 60947-2
25 kA a 600 V CA 60 Hz para NEMA AB1 HIC
35 kA a 480 V CA 60 Hz para NEMA AB1 HIC
50 kA a 240 V CA 60 Hz para NEMA AB1 HIC
Icu 30 kA em 660/690 V CA 50/60 Hz em conformidade com IEC 60947-2
Icu 40 kA em 525 V CA 50/60 Hz em conformidade com IEC 60947-2
Icu 50 kA em 380/415 V CA 50/60 Hz em conformidade com IEC 60947-2
Icu 50 kA em 440 V CA 50/60 Hz em conformidade com IEC 60947-2
Icu 85 kA em 220/240 V CA 50/60 Hz em conformidade com IEC 60947-2
[Ics] capacidade de corte nominal em serviço Ics 30 kA 660/690 V CA 50/60 Hz operação manual em conformidade com IEC 60947-2
Ics 40 kA 500/525 V CA 50/60 Hz operação manual em conformidade com IEC 60947-2
Ics 50 kA 220/240 V CA 50/60 Hz operação manual em conformidade com IEC 60947-2
Ics 50 kA 380/415 V CA 50/60 Hz operação manual em conformidade com IEC 60947-2
Ics 50 kA 440 V CA 50/60 Hz operação manual em conformidade com IEC 60947-2
Tipo de proteção Sem proteção
Durabilidade mecânica 10000 ciclos para IEC 60947-2
Durabilidade elétrica 2000 ciclos 690 V CA 50/60 Hz pol para IEC 60947-2
4000 ciclos 690 V CA 50/60 Hz pol/2 em conformidade com IEC 60947-2
5000 ciclos 440 V CA 50/60 Hz pol em conformidade com IEC 60947-2
6000 ciclos 440 V CA 50/60 Hz pol/2 em conformidade com IEC 60947-2
Passo de conexão 70 mm
[Icw] corrente nominal de curta duração admissível 19,2 kA ( 1 s ) em conformidade com IEC 60947-2
Proteção instantânea incorporada 40 kA
Altura 327 mm
Largura 210 mm
Profundidade 147 mm

Meio ambiente

Padrões IEC 60947-2
NEMA AB1 HIC
Certificações do produto ASEFA
ASTA
LCIE
Graus de poluição 3 para IEC 60947
Temperatura ambiente do ar para funcionamento -25…70 °C
Temperatura ambiente do ar para armazenamento -50…85 °C
Garantia contratual
Período 18 meses
