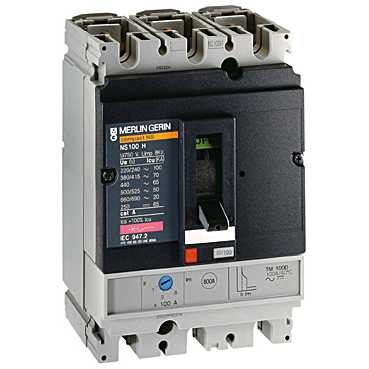

Disj Trip NS100H TM25D 29674 (SCH)

Especificações Técnicas

Principal

Gama de produtos
Compact NS100 … 630
Nome curto do dispositivo
Compact NS100H
Nome do disjuntor
Compact NS100H
Aplicação do disjuntor
Distribuição
Poles descrição
3P
Protected poles descrição
3t
Tipo de rede
AC
DC
Frequência da rede
50/60 Hz
[In] corrente nominal
100 A (40 ° C)
100 A (65 ° C)
[Ui] tensão de isolamento nominal
750 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportada de impulso nominal
8 kV conforme IEC 60947-2
[Ue] tensão operacional nominal
690 V CA 50/60 Hz conforme IEC 60947-2
750 V DC conforme IEC 60947-2
Código de capacidade de interrupção
H
Capacidade de quebra
10 kA a 600 V CA 50/60 Hz conforme UL 508
100 kA a 240 V CA 50/60 Hz conforme NEMA AB1 HIC
35 kA a 600 V CA 50/60 Hz conforme NEMA AB1 HIC
65 kA a 480 V CA 50/60 Hz conforme NEMA AB1 HIC
65 kA a 480 V CA 50/60 Hz conforme UL 508
85 kA a 240 V CA 50/60 Hz conforme UL 508
Icu 10 kA a 660/690 V CA 50/60 Hz conforme IEC 60947-2
Icu 100 kA a 220/240 V CA 50/60 Hz conforme IEC 60947-2
Icu 35 kA a 525 V CA 50/60 Hz conforme IEC 60947-2
Icu 50 kA a 500 V CA 50/60 Hz conforme IEC 60947-2
Icu 65 kA a 440 V CA 50/60 Hz conforme IEC 60947-2
Icu 70 kA a 380/415 V CA 50/60 Hz conforme IEC 60947-2
[Ics] avaliou a capacidade de corte do serviço
Ics 100 kA 220/240 V CA 50/60 Hz conforme IEC 60947-2
Ics 25 kA 500 V CA 50/60 Hz conforme IEC 60947-2
Ics 5 kA 660/690 V CA 50/60 Hz conforme IEC 60947-2
Ics 65 kA 440 V CA 50/60 Hz conforme IEC 60947-2
Ics 70 kA 380/415 V CA 50/60 Hz conforme IEC 60947-2
Ics 17,5 kA 525 V CA 50/60 Hz conforme IEC 60947-2
Adequação para o isolamento
Sim em conformidade com IEC 60947-2
Categoria de utilização
Categoria A
Nome da unidade de disparo
TM-D
Tecnologia da unidade de disparo
Térmico-magnético
Trip unit rating
25 A (40 ° C)
Tipo de proteção
Proteção contra sobrecarga (térmica)
Proteção contra curto-circuito (magnético)
grau de poluição
3 conforme a IEC 60947

Complementar

Tipo de controle
Modo de montagem
Fixo
Suporte de montagem
Placa traseira
Conexão de cima
Frente
Downside connection
Frente
Durabilidade mecânica
50000 ciclos
Durabilidade elétrica
30000 ciclos 440 V CA 50/60 Hz Em conformidade com a norma IEC 60947-2
50000 ciclos 440 V CA 50/60 Hz In / 2 conforme IEC 60947-2
Passo de conexão
35 mm
Sinalização local
Indicação de contato positivo
Longo tempo pick-up tipo de ajuste Ir
Ajustável
Intervalo de ajuste de pick-up de longo tempo
0,8 … 1 x In
Ajuste instantâneo do pick-up tipo Ii
Fixo
Intervalo de ajuste instantâneo do pick-up
300 A
altura
161 mm
largura
105 mm
profundidade
86 mm

Meio Ambiente

padrões
IEC 60947-2
Certificações do produto
ASEFA
ASTA
KEMA
LCIE
Grau de protecção IP
IP40 conforme IEC 60529
Grau de protecção IK
IK07 conforme EN 50102
Temperatura do ar ambiente para operação
-25 … 70 ° C
Temperatura do ar ambiente para armazenamento
-50 … 85 ° C
